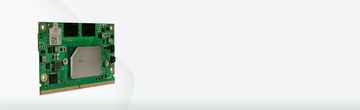

SMARC モジュール - 低消費電力でハイパフォーマンスの規格

環境の厳しいエッジで、サイズ、重量、消費電力、価格を最適化したAIアプリケーションに最適なソリューション

SMARCモジュール – 高性能で低消費電力の規格

過酷な環境のエッジ AI アプリケーションに最適な、サイズ、重量、電力、コストが最適化されたソリューション

SMARC (Smart Mobility ARChitecture) モジュールは、Standardization Group for Embedded Technologies (SGET) によるクレジット カード サイズの Computer-on-Modules の標準です。 SMARC モジュールは、サイズ、重量、電力、コスト (SWaP-C) に非常に敏感なアプリケーションの外側エッジでもデジタル トランスフォーメーションを可能にするように設計されています。 そのため、SMARC モジュールは、作業現場、モバイル ロボット、POS からハンドヘルド デバイスや屋外インフラストラクチャ ユーティリティ アプリケーションに至るまで、AI ベースの組み込みビジョン アプリケーションの増え続けるパフォーマンス要求に対応します。

コンピューター オン モジュールの概念の一般的な利点と、SMARC モジュール、COM-HPC、COM Express、Qseven 以外に利用可能な COM 標準について知るには、次の手順を実行します。

Click here

SWaP-C(サイズ、重量、電力、コスト最適化)アプリケーション向けのハイパフォーマンス エコシステム

SMARC は、低消費電力の Arm プロセッサと x86 プロセッサの両方をサポートするために開発されました。 ノートPCやグラフィックス カードで使用され、幅広い業界でサポートされている、堅牢でコスト最適化された MXM3 コネクタを採用したことで、このモジュール規格は非常に小型で頑丈な設計になっています。


すべてのCOM規格の中でワットあたりのインタフェース数が最高

SMARC のワットあたりのインタフェース数は、すべてのコンピュータ・オン・モジュール規格の中で圧倒的にトップです。 SMARCモジュールは、314本の信号ピンを有し、標準の消費電力が 6ワットで 最大で 4つのカメラ入力と 4つのグラフィックス出力をサポートできるため、あらゆるエンベデッドビジョンと、状況認識アプリケーションにとって理想的な規格です。 さらに、ハードウェアベースの IEEE 1588 Precision Time Protocol(PTP)をサポートする、最大 4つのギガビット イーサネットポートを提供し、モジュール上で WLAN や Bluetooth などのワイヤレス インタフェースをホストすることができるため、SMARCは、あらゆる IoTアプリケーション向けに優れたコネクティビティを提供します。 また、SMARCは CANバスをサポートしているため、車載アプリケーションにも対応することができます。


SMARCモジュールのファクト、機能、利点

ファクト機能 利点
ベンダーに依存しない規格                                                                                                                                            SMARCモジュールは、多くのベンダーから入手可能で、同じピン配列で同じサイズであれば交換可能                         生産性のスケーラビリティと、サプライチェーン問題を改善するための、供給安定性と信頼性の高いマルチソース戦略
プロセッサやSoCの特定しない                                                                                                                                            SMARCモジュールは、さまざまなベンダーのパワフルな Arm SoC だけでなく、低消費電力の x86も搭載可能                                                                SMARCモジュールは、さまざまなベンダーのパワフルな Arm SoC だけでなく、低消費電力の x86も搭載可能
エンベデッド ビジョン、および IoT 向けのインタフェースをサポート SMARCモジュールは、最大 4x カメラ入力と 4x GbE(TSN 付き)、およびオプションのワイヤレス通信をサポート   非常に長いアプリケーション ライフサイクルに対応するための、データ転送速度がボトルネックとならない、未来志向のインタフェース テクノロジー
信頼性の高いコネクタ テクノロジー                                                                                                                                           SMARCモジュールは、ノートPCの専用グラフィックス カード用に設計された、標準の MXM 3.0 コネクタを採用                     314ピン コネクタは、幅広い使用実績のあるテクノロジーで、高い信頼性とコスト効率を実現した汎用品




SMARCモジュールのポジショニング

SMARC 2.1 は、確立された 2つのモジュール規格である Qseven と COM Express のちょうど中間に位置付けられます。 SMARC は Qseven 規格と比較して、より多くのインタフェース(特にエンベデッドビジョン向けのポート)を提供します。 SMARC 2.1 は、パワフルなコンピュータ・オン・モジュールに分類される COM Express や COM-HPCモジュールなど、電力要件がはるかに高い、パフォーマンス指向の規格では対応できない、低消費電力アプリケーションを対象としています。


 SMARC 2.1 moduleQsevenCOM Express 3.1 Type 10 (Mini) COM-HPC Mini
Footprint                 82x50 mm                                                         70x70 mm | 40x70 mm (µQseven)         84x55 mm                                                         95 x 70 mm
Construction height 1.5 mm (module bottom to carrier board top) 5 mm (module bottom to carrier board top) 5 or 10 mm (module bottom to carrier board top) 5 or 10mm (module bottom to Carrier Board top)
Power25 W 12 W 68 W 76 W
Signal pins 314 230220400
PCIe¹4x PCIe Gen 3 4x PCIe Gen 3 4x PCIe Gen 4 16 x PCIe Gen 5
Graphics¹DP++/HDMI + 1x DP++ + 2x LVDS/eDP/MIPI DSI eDP/HDMI + 2x LVDS                              1x DDI +1 LVDS/eDP                                         3x DDi + 1x eDP
Sound HDA + I2S 1x HDA/I2S 1x HDA/SoundWireHDA, Soundwire, & I2S
Camera in¹               2x MIPI CSI + 2x MIPI CSI (connectors on module) -2x MIPI CSI (connectors on module)                2x MIPI CSI (connectors on module)
Ethernet¹                  4x 1 GbE with TSN                                           1x 1 GbE with TSN                                 1x 1 GbE with TSN                                          2x 10 GbitE with TSN + 2x 10 GbitE (SERDES) with TSN
WirelessAntenna connector for WiFI & Bluetooth Not supported Not supported Not supported
USB¹                          2x USB 3.0 + 6x USB 2.0                                  2x USB 3.0 + 8x USB 2.0                           2x USB 3.2 + 8x USB 2.0                                  4x USB 4.0, 4x USB 3.2 x1 / USB 3.2 x1 + 8x USB 2.0
SATA¹ 1x SATA Gen 3 2x SATA Gen 3 2x SATA Gen 3 2x SATA Gen 3
CAN2x 1x 2x 1x
UART 4x 1x-2x
GPIO14x 8x 8x 12x
OthereSPI, SPI, I2C SPI, LPC, I2C, SDI LPC/eSPI eSPI, 2x SPI, SMB, 2x I2C

¹ すべてのI/Oが同時に利用できるわけではありません。 いくつかのピンは共有されています。


SMARCエコシステム

コンガテックは、未来志向のビジョンベース AI アプリケーションを、迅速で信頼性高く実現するための包括的な SMARCエコシステムを提供します。 開発者はモジュールに合わせた冷却ソリューションやキャリアボード、すぐに使えるエンベデッドビジョン スターター セットを利用することができます。


コンガテックの最新 SMARCモジュール

More about conga-SA7

conga-SA7

Virtualization Ready
  • Intel Atom® x6000E, Intel® Pentium® or Celeron® J
  • 8 variants for broad scalability
  • GbE with TSN and TCC support
  • Up to 16 GB LPDDR4x
  • Industrial temperature support
More about conga-SMX8-Plus

conga-SMX8-Plus

  • NXP i.MX 8M Plus application processor
  • Integrated Neural Processing Unit (NPU)
  • Quadcore Arm® Cortex®-A53 / M7
  • Up to 3 independent display outputs
  • Industrial temperature support
More about conga-SMX8-Mini

conga-SMX8-Mini

  • NXP i.MX 8M Mini application processor
  • Up to quadcore Arm® Cortex®-A35
  • 1x Arm® Cortex®-M4F for real-time processing
  • GC NanoUltra 3D graphics
  • Industrial temperature support
More about conga-SMX8X

conga-SMX8X

  • NXP MX8-X application processor
  • Ultra-low power design (2-5 W)
  • Up to quadcore Arm® Cortex®-A35
  • 1x Arm® Cortex®-M4F for real-time processing
  • Industrial temperature support

conga-SMC1 3.5インチ キャリアボード

サイズが最適化された 3.5インチ フォームファクタの SMARC 2.1用キャリアボードは、アプリケーションレディで、コンガテックの SMARCモジュールを搭載することで、小規模から中規模のシステムに、すぐに使用することが可能です。3.5インチのSBCとしてモジュール化された設計になっており、最適な x86、あるいは Arm プロセッサ搭載のSMARCを利用することができます。 SMARC 2.1モジュール用のスロットは、プロセッサソケットに依存しないスケーラビリティを提供し、ソリューションを非常に柔軟にして、長期的に利用できるようにします。 キャリアボードは、市場投入までの時間を短縮するために、迅速なカスタマイズをおこなうこともできます。

conga-SMC1 x86     conga-SMC1 ARM


エンベデッドビジョン スターターセット

スターターセットの心臓部は、SMARC 2.1 コンピュータ・オン・モジュールの conga-SMX8-Plus. です。 3.5インチ キャリアボードの conga-SMC1/SMARC-ARM は、コンバータモジュールを追加することなく、MIPI カメラ用の 13 MP Basler dart daA4200-30mci BCON を直接接続することができます。 MIPI CSI-2.0 のほかに、USB や GigE ビジョンカメラもサポートされています。 ソフトウェアとしては、ブート可能な SDカードが付属しており、その中にあらかじめコンフィグレーションされたブートローダーと、Yocto OS のイメージ、対応する BSP、そしてプロセッサに最適化されたBasler エンベデッドビジョン ソフトウェアが入っています。このため、キャプチャした画像とビデオ シーケンスを使って即座にAI推論トレーニングをおこなうことができます。

スターターキットを注文する


Armベースの設計トレーニング

コンガテックの Armベースの設計トレーニング プログラムは、Armのアーキテクチャや、特別なブートローダーの要件、そして Yocto Project や Android を含むさまざまなオペレーティング システムを解説することで、複雑な Arm の世界への最適な入口を提供します。 この3時間のオンライン トレーニング プログラムは、ハードウェアのセットアップから、サンプルイメージの起動、および BSP のセットアップに関する実践的なトレーニングを含み、最後にテクニカル・サービス・センター(TSC)とそのサービスについての解説もおこなわれます。

トレーニングを申し込む

キャリアボード設計トレーニング

コンガテックのキャリアボード設計トレーニング プログラムでは、SMARCモジュールベースの製品設計の方法に関するベストプラクティスの知識を提供します。 このトレーニングコースは、規格のすべての必須、および推奨項目について、設計の基礎を解説するとともに、ベスト プラクティスのコンピュータ・オン・モジュール用キャリアボード回路図を提供します。このプログラムに参加することで、キャリアボードの設計プロジェクトを効率的にスタートすることができます。

トレーニングを申し込む

SMARC コンピュータ・オン・モジュールの詳細情報

NPUでトレーニングした眼

自動運転車や監視カメラ、協調型ロボットに導入されているかどうかにかかわらず、 エンベデッドビジョンをインテグレーションすることは、 AIアクセラレーテッド システムを成功させるためには不可欠です。 あらかじめコンフィグレーションされたエンベデッドビジョン ビルディングブロックを使うことにより、 カスタムソリューションを迅速に作ることができます。

ホワイトペーパーをダウンロード

NXP i.MX 8M Plusプロセッサを搭載したSMARCモジュール

コンガテックは、NXP i.MX 8M Plusプロセッサを搭載した新しいモジュールにより、組込みAIアプリケーション向けにSMARCプラットフォームの選択肢を増やします。広範なエコシステムであるアプリケーションレディの3.5インチ キャリアボード、Baslerカメラ、そしてAIソフトウェアスタックにより、 PoC(概念実証)を迅速におこなうことができます。
