congatec COM Express Type 6 Reference Design
To achieve a quick start with COM Express® congatec offers an evaluation carrier board, which routes all the COM Express® signals to standard interface connectors. Supports COM Express® Compact and Basic modules using connector Pinout Type 6.

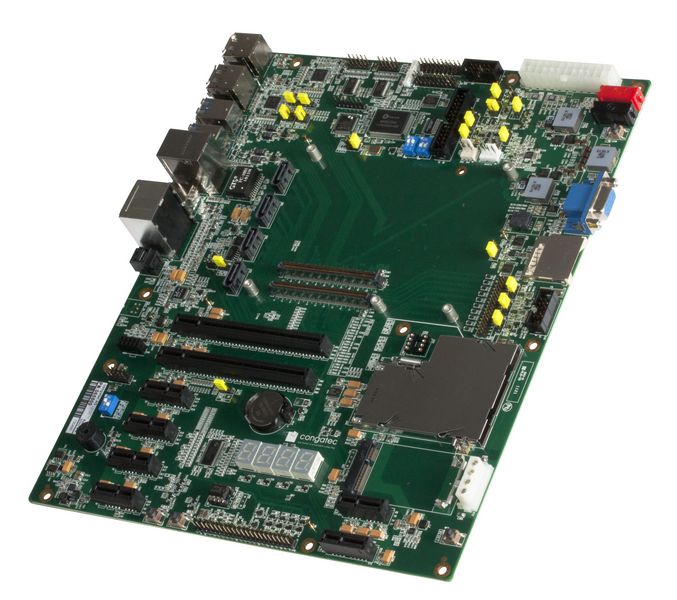

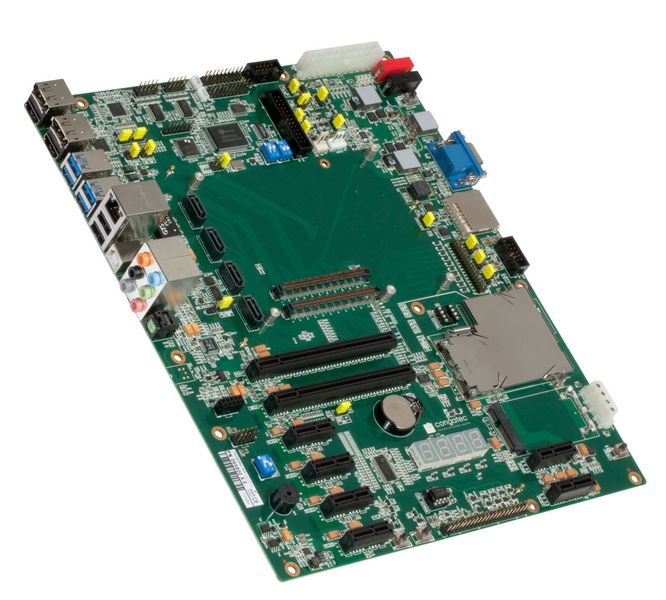

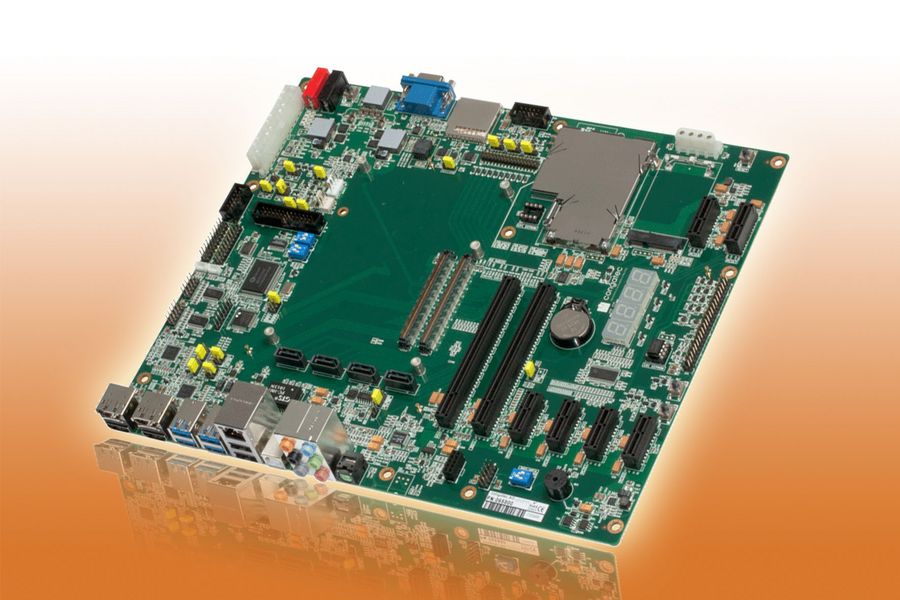

conga-TEVAL: Evaluation Carrier Board for COM Express® Type 6 modules.
Specifications
- 6x PCI Express x1
- 1x Express Card
- 1x PCI Express Graphics (PEG) x16
- 1x Mini PCI Express
- Gigabit Ethernet
- 2x USB 2.0
- 4x USB 3.0
- 1x USB client
- High Definition Audio Codec
- 2x DDI
- 2x Display Port
- 4x SATA
- 1x DDI / SDVO Slot
- 2x COM
- 1x LPT
- 1x GPIO/SDIO
- System speaker
- Power button
- Reset button
- CMOS Battery
- LPC POST code display
- CRT connector
- LVDS interface
- ATX connector
- 12V/GND banana jacks
Design di riferimento di tipo 6 COM Express congatec
Panoramica
Per iniziare a utilizzare rapidamente il modulo COM Express®, congatec propone una scheda carrier di valutazione che porta tutti i segnali COM Express® a connettori di interfaccia standard. Supporta moduli COM Express® Compact e Basic che utilizzano pinout di tipo 6.
conga-TEVAL: scheda carrier di valutazione per moduli COM Express® di tipo 6.
Specifiche
- 6x PCI Express x1
- 1x Express Card
- 1x scheda grafica PCI Express (PEG) x16
- 1x Mini PCI Express
- Gigabit Ethernet
- 2x USB 2.0
- 4x USB 3.0
- 1x USB client
- Codec audio ad alta definizione
- 2x DDI
- 2x Display Port
- 4x SATA
- 1x slot DDI / SDVO
- 2x COM
- 1x LPT
- 1x GPIO/SDIO
- Altoparlante di sistema
- Tasto di alimentazione
- Tasto di reset
- Batteria CMOS
- Visualizzazione codice LPC POST
- Connettore CRT
- Interfaccia LVDS
- Connettore ATX
- Jack a banana 12V/GND
Documentazione tecnica

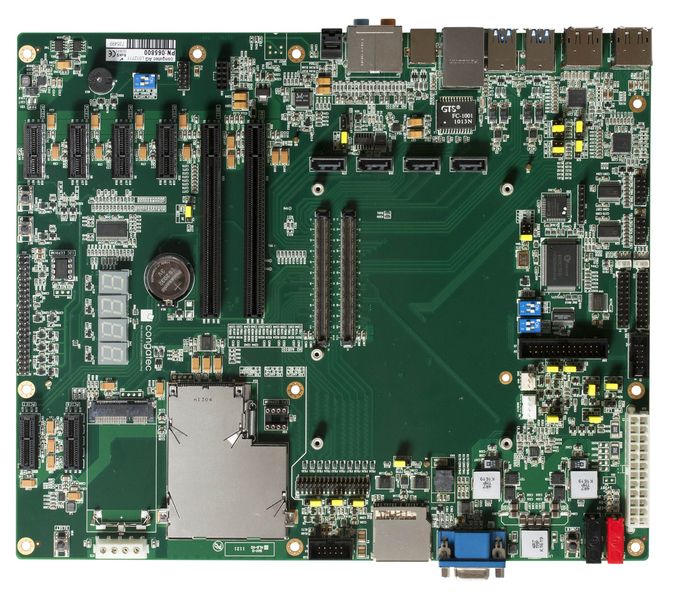

LAYOUT (stampa serigrafica)
