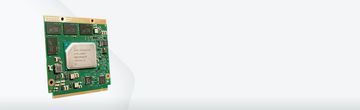

QSEVEN - FOR RUGGED, COMPACT AND ULTRA MOBILE APPLICATIONS
Long-term available Computer-on-Modules for cost-sensitive deeply embedded designs
Qseven - the Mobile COM Definition
The Qseven specification is hosted by the Standardization Group for Embedded Technologies - SGET. Find the latest Qseven specification here: https://www.sget.org/standards/qseven
Targeting next generation ultra mobile embedded processors built using latest mobile chip technologies, the Qseven® format complements the low power and small size of these processors. By exploiting the small form factor of the industry’s latest processors, the Qseven® format offers high performance computing power, delivered in a module measuring only 70 x 70 mm² or 40x70 mm².
S'adressant à la nouvelle génération de processeurs embarqués ultra mobiles faisant appel aux plus récentes technologies mobiles, le format Qseven® convient parfaitement à la faible alimentation et à la petite taille de ces processeurs. En exploitant le petit format des nouveaux processeurs, le format Qseven offre une puissance de calcul de haute performance sous la forme d’un module de seulement 70x70 mm² ou 40x70 mm².
Liberté
Qseven permet d’utiliser des architectures autres que le x86. Il prend aussi en charge l’architecture mobile basse consommation ARM. Les clients ont sont libres d’utiliser toutes sortes de modules Qseven sans avoir à changer de carte porteuse.
Applications mobiles
Qseven est un standard optimisé s’adressant aux applications mobiles/ultra mobiles et basse consommation.
Basse consommation
Qseven est conçu pour une consommation maximale de 12 Watts. Il est prévu pour fonctionner avec une alimentation de 5 volts DC et fournit tous les signaux supplémentaires pour la gestion de la batterie. Cette exigence d’alimentation simple permet aux petites solutions mobiles de fonctionner avec deux piles.
Connecteur
Qseven ne requiert aucun connecteur carte-à-carte onéreux. Au contraire, il utilise un emplacement MXM2 très économique à 230 broches dans une configuration 0,5 mm.
Aucun héritage
Qseven est un standard sans héritage s’appuyant sur des interfaces série haut débit comme PCI Express et Serial ATA. Qseven ne prend pas en charge les interfaces héritées comme EIDE et PCI, afin de fournir le meilleur support aux CPU et aux chipsets mobiles d’aujourd’hui et de demain.
Taille compacte
Les dimensions du module sont 70 x 70 mm². Cela signifie qu’il peut être facilement intégré dans des systèmes très compacts. Même la plus petite définition μQseven ne mesure que 40x70mm² mais elle se limite aux CPU ultra basse consommation.
Design ultra mince
Comparé à Basic & Compact COM Express peut se loger dans des structures mécaniques plus fines.
SGeT e.V.
La spécification Qseven est hébergée par le groupe de standardisation SGeT créé en 2012. congatec est un membre fondateur, membre du conseil et de l’équipe de développement Qseven au sein du SGeT.
Consortium:
La spécification sera hébergée par le “Groupe de standardisation des technologies embarquées” ou SGET: www.sget.org
Latest Specification:
Qseven Design Guide:
Reference Carrier Boards
Our latest Qseven modules
conga-QA7
- Intel Atom® x6000E, Intel® Pentium® or Celeron® J
- 8 variants for broad scalability
- GbE with TSN and TCC support
- Up to 16 GB LPDDR4x
- Industrial temperature support
conga-QA5
- Intel Atom® x7 Intel® Pentium® or Celeron® J
- 6 variants for broad scalability
- GbE with TSN and TCC support
- Up to 8 GB LPDDR4
- Industrial temperature support
