COM-HPC Mini – performances maxi sur petit format
La nouvelle norme haut de gamme PICMG pour les Computer-on-Modules au format carte de crédit
COM-HPC Mini est la nouvelle norme Computer-on-Module en cours de développement au PICMG, dont l'objectif est de fournir le plus petit module haute performance standardisé possible. Elle succède aux normes COM-HPC Client et Server, qui ont connu un grand succès et qui sont spécifiquement conçues pour offrir des performances de calcul et un débit d'interface extrêmes aux applications edge exigeantes. COM-HPC Mini peut maintenant apporter ces caractéristiques aux projets SFF (Small Form Factor). Elle se situe au-dessus des projets SFF comparables, telles que COM Express Mini, et offre aux applications orientées vers l’avenir, confrontées à des contraintes d’espace et de puissance, un niveau d’E/S et de puissance de calcul sans précédent.
Aperçu des caractéristiques
Dimension du format SFF (Small Form Factor)

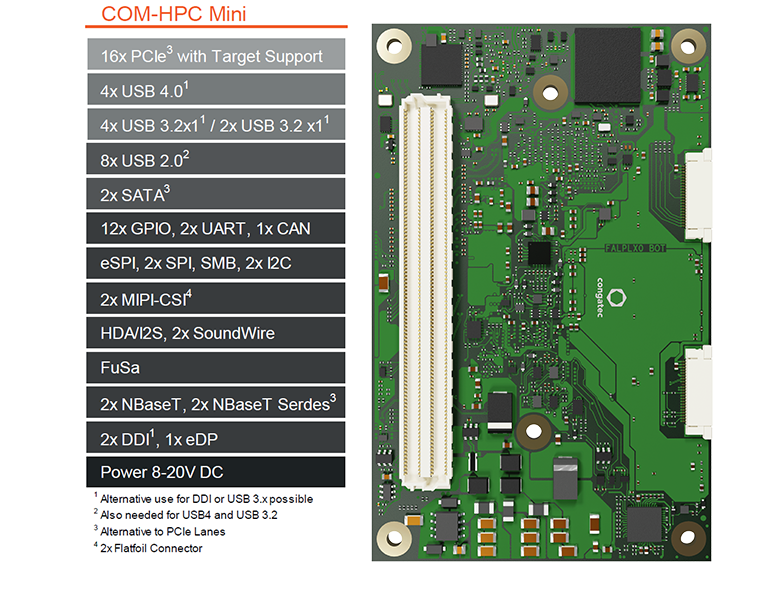

Basé sur la spécification COM-HPC Client et mesurant seulement 95 mm x 70 mm, COM-HPC Mini a 50% de l'encombrement du COM-HPC Client Taille A. En tant que tel, COM-HPC Mini prolonge l'utilisation du COM-HPC Client à des applications qui ne pouvaient pas être traitées auparavant à cause de restriction de taille. En minimisant les légers changements liés à l'interfaçage, les modules COM-HPC Mini ne sont pas compatibles avec les spécifications Client et Server. Le changement le plus significatif est l'utilisation d'un seul connecteur haut débit au lieu de deux. Ce connecteur est également doté d'un brochage différent afin de fournir un ensemble de fonctionnalités optimisé. Ainsi, avec 400 broches de signal, COM-HPC Mini peut transférer toute la gamme des dernières interfaces à haut débit - y compris l'USB 4.0 complet, le Thunderbolt, le PCIe Gen4/5 ainsi que l'Ethernet 10 Gbits/s et bien plus encore.
Objectif : projets hautes performances
Par rapport à COM-HPC Client, la dissipation thermique maximale spécifiée de la norme Mini est également réduite. Cependant, la consommation d'énergie maximale de 76 watts offre une grande marge de manœuvre pour les processeurs performants. Cela permet au COM-HPC Mini de fournir aux conceptions SFF des niveaux de performance sans précédent, comme ceux fournis par les tout nouveaux processeurs multicœur. Les processeurs Intel Core, qui deviendront le choix idéal pour ce nouveau format, en sont un bon exemple.
Robuste par conception

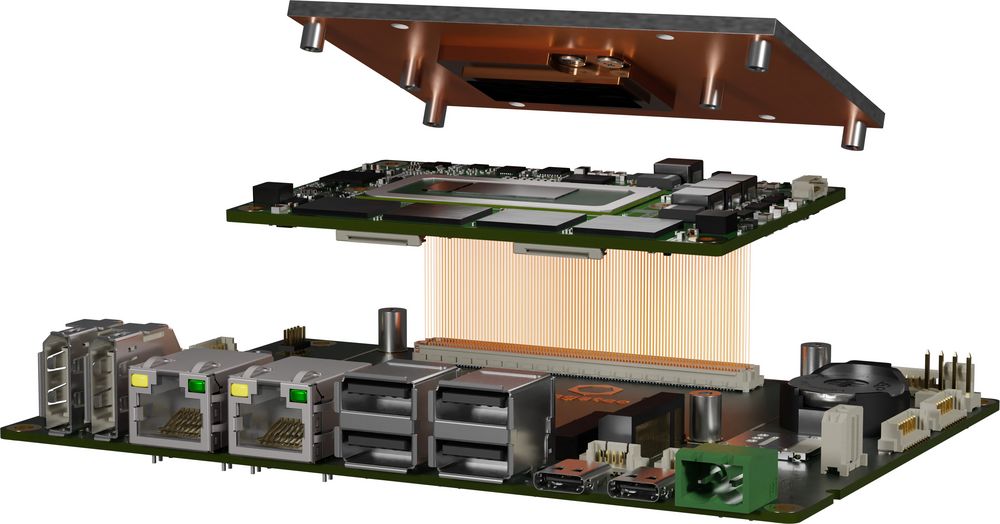

Un autre changement concerne la hauteur de construction globale du module et du dissipateur thermique qui est désormais inférieure de 5 mm. Par conséquent, le module et le dissipateur thermique ne doivent dépasser que de 15 mm la surface de la carte, au lieu de 20 mm comme dans les autres spécifications COM-HPC. Cela permet d'obtenir des conceptions très minces, comme l’exigent les appareils mobiles de poche ou les panel PC. Afin de respecter la limite de hauteur, les modules COM-HPC Mini nécessitent une mémoire soudée. Cela rend les modules COM-HPC Mini robustes par conception, car la mémoire soudée offre non seulement une grande résistance aux chocs et aux vibrations, mais aussi un refroidissement efficace grâce à un couplage thermique direct avec le dissipateur thermique.
Lorsque le sous-comité technique COM-HPC du PICMG a approuvé le brochage du mini COM-HPC à la fin de l'année 2022, une étape essentielle du processus de spécification a été franchie. Grâce à la ratification du brochage, les concepteurs de cartes porteuses et les fabricants de Computer-on-Modules au sein du groupe de travail COM-HPC se sont lancés dans la conception des premiers modules et des cartes porteuses de développement, pour que les développeurs puissent déjà commencer à évaluer et à développer des applications et passer à des composants entièrement conformes dès la publication de la spécification. La ratification finale de la norme COM-HPC Mini est prévue pour le premier semestre 2023. Pour des informations actualisées, consultez également la page COM-HPC du PICMG: https://www.picmg.org/openstandards/com-hpc/
