congatec COM Express Type 6 Reference Design
To achieve a quick start with COM Express® congatec offers an evaluation carrier board, which routes all the COM Express® signals to standard interface connectors. Supports COM Express® Compact and Basic modules using connector Pinout Type 6.

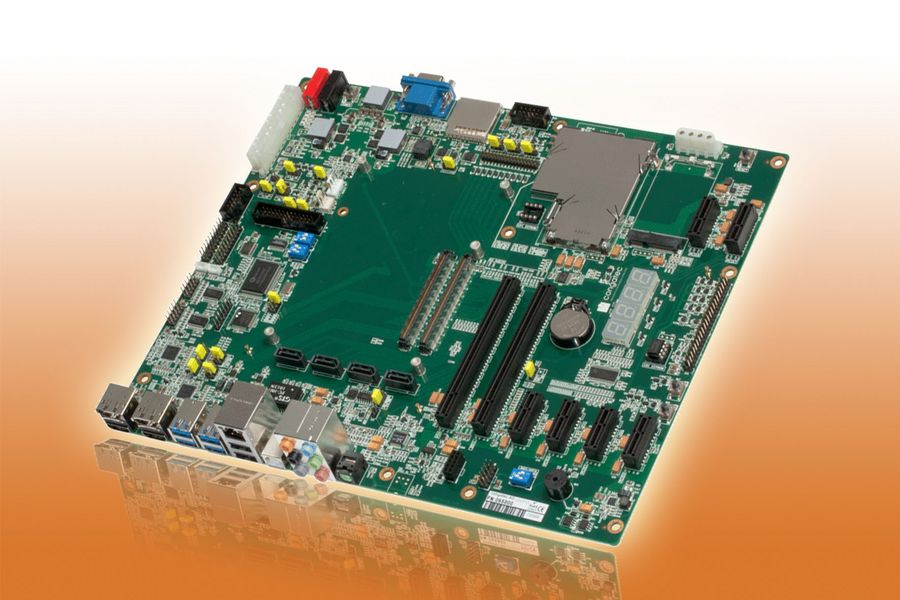

conga-TEVAL: Evaluation Carrier Board for COM Express® Type 6 modules.
Specifications
- 6x PCI Express x1
- 1x Express Card
- 1x PCI Express Graphics (PEG) x16
- 1x Mini PCI Express
- Gigabit Ethernet
- 2x USB 2.0
- 4x USB 3.0
- 1x USB client
- High Definition Audio Codec
- 2x DDI
- 2x Display Port
- 4x SATA
- 1x DDI / SDVO Slot
- 2x COM
- 1x LPT
- 1x GPIO/SDIO
- System speaker
- Power button
- Reset button
- CMOS Battery
- LPC POST code display
- CRT connector
- LVDS interface
- ATX connector
- 12V/GND banana jacks
Design de référence pour le COM Express de type 6 de congatec
Aperçu
Pour permettre une prise en main rapide de COM Express®, congatec propose une carte porteuse d’évaluation qui dirige tous les signaux de COM Express® vers les connecteurs d’interface standard. Prend en charge les modules COM Express® compact et basique en utilisant un brochage de type 6.
conga-TEVAL: carte porteuse d’évaluation pour les modules COM Express® de type 6.
Spécifications
- 6x PCI Express x1
- 1x Express Card
- 1x PCI Express Graphics (PEG) x16
- 1x Mini PCI Express
- Gigabit Ethernet
- 2x USB 2.0
- 4x USB 3.0
- 1x USB client
- Codec audio haute définition
- 2x DDI
- 2x Display Port
- 4x SATA
- 1x DDI / SDVO Slot
- 2x COM
- 1x LPT
- 1x GPIO/SDIO
- Système de haut-parleur
- Bouton de mise en marche
- Bouton de réinitialisation
- CMOS Battery
- Affichage du code LPC POST
- Connecteur CRT
- Interface LVDS
- Connecteur ATX
- 12V / fiche femelle GND
Documentation technique
AGENCEMENT (sérigraphie)
