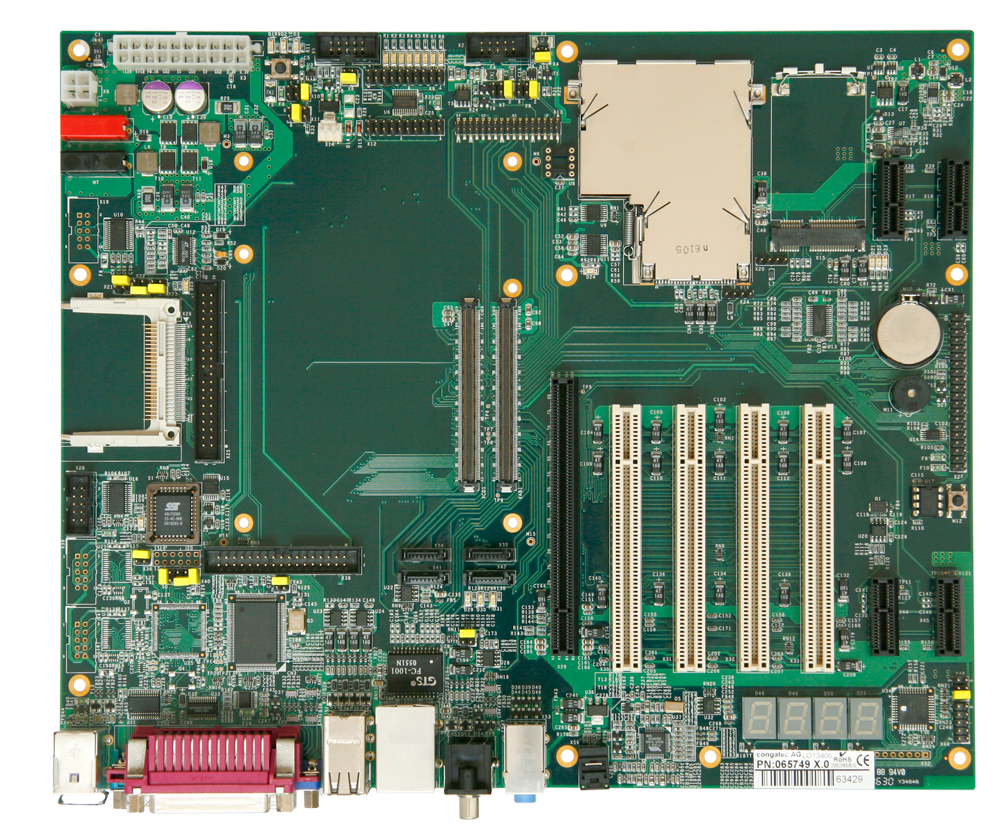

conga-CEVAL (EOL)

Carte porteuse d’évaluation pour les modules COM Express® basés sur la définition de brochage de type 2. Carte porteuse d’évaluation pour les modules COM Express® basés sur la définition de brochage de type 2.

Selected module variant

    Selected ecosystem parts

    Carrierboards

      conga-CEVAL (EOL)

      Carte porteuse d’évaluation pour les modules COM Express® basés sur la définition de brochage de type 2. Carte porteuse d’évaluation pour les modules COM Express® basés sur la définition de brochage de type 2.

      •  COM Express de type 2
      • Carte porteuse d’évaluation
      • Schémas disponibles
      • Carte porteuse de référence

      Specification


      Pour pouvoir démarrer rapidement avec COM Express®, congatec propose une carte porteuse d’évaluation qui guide tous les signaux COM Express® vers les connecteurs d’interface standards. Prend en charge les modules COM Express® Compact et Basic possédant un brochage de type 2.

      • Taille : 294 x 244 mm²
      • 4 x1 PCI Express, 1 x Express Card, 1 x 16 PCI Express Graphics (PEG), 1 x Mini PCI
      • Express Card, 4 x 32bit PCI
      • Gigabit Ethernet
      • 6 x USB
      • Connecteur HDA
      • 4 x SATA, 1 x PATA
      • 2 x COM, 1 x LPT, 1 x disquette, PS2 clavier/souris
      • Affichage PCI
      • Système de haut-parleur, bouton d’alimentation, bouton de réinitialisation, batterie CMOS
      • Connecteur CRT, interface LVDS
      • Connecteur ATX, fiches femelles GND/12 V
      • Température : fonctionnement : 0 à 60 °C,  stockage : -20 à +80 °C
      • Humidité : fonctionnement : 10 % à 90 %, stockage : 5 % à 95 %

      Documents

      All documents found on this page are updated without notification. Always check this page for the latest version.

      Data Sheet

      15.06.2015

      Software

      Windows 2000

      VIA_Vinyl.zip
      23.09.2008 / 1.15 Mo
      Via AC97 Audio Driver for VT1616 codec (located on conga-CEVAL)
      vt1708.zip
      16.11.2007 / 13.82 Mo
      Sound driver for conga-HDA addon base board (used along with conga-CEVAL), VIA HD Audio Codecs Rev. 3.40.

      Windows 7

      High Definition Audio Codec driver for Realtek chips. For Windows 7/8 32Bit Rev. 2.70.
      High Definition Audio Codec driver for Realtek chips. For Windows 7/8 64Bit Rev. 2.70.

      Windows 8

      High Definition Audio Codec driver for Realtek chips. For Windows 7/8 32Bit Rev. 2.70.
      High Definition Audio Codec driver for Realtek chips. For Windows 7/8 64Bit Rev. 2.70.

      Windows XP

      VIA_Vinyl.zip
      23.09.2008 / 1.15 Mo
      Via AC97 Audio Driver for VT1616 codec (located on conga-CEVAL)
      vt1708.zip
      16.11.2007 / 13.82 Mo
      Sound driver for conga-HDA addon base board (used along with conga-CEVAL), VIA HD Audio Codecs Rev. 3.40.
      WDM_R270.zip
      28.09.2012 / 31.31 Mo
      Realtek High Definition Audio Driver for Windows XP Rev. 2.70

      Ecosystem Details

      Carrierboards

      conga-CEVAL (P/N 065749)

      Evaluationbaseboard for COM-Express modules.

      Accessories

      More about conga-Cdebug (EOL)

      conga-Cdebug (EOL)

      Plateforme de débogage COM Express® pour les cartes porteuses et les modules de type 2

      More about conga-FPA2 (EOL)

      conga-FPA2 (EOL)

      Carte d’adaptateur universelle pour écrans plats



      More about conga-LDVI

      conga-LDVI

      Module convertisseur DVI pour LVDS
