Mini placa base de referencia para Qseven
Descripción general
Para poder comenzar rápidamente con Qseven, congatec ofrece una placa base de evaluación, que encamina todas las señales de Qseven a los conectores de interfaz estándar.

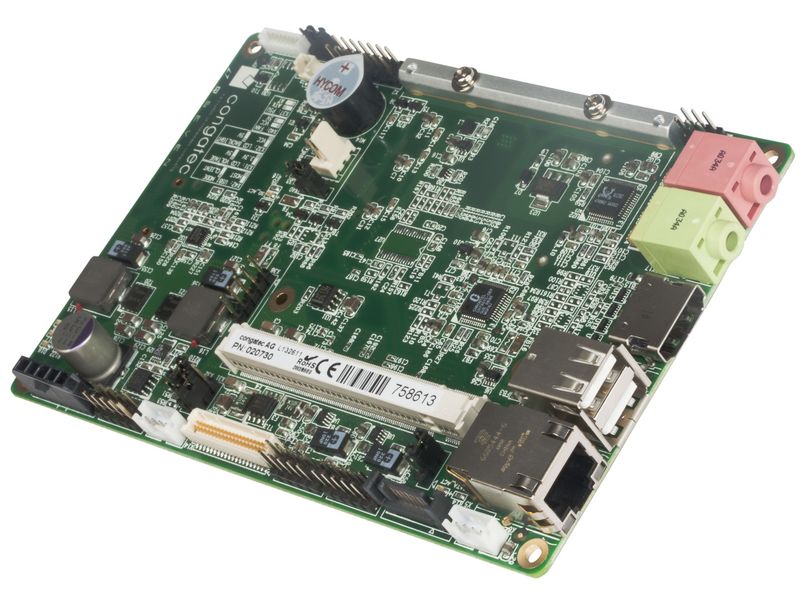

Mini placa base conga-MCB/Qseven: placa base de evaluación para módulos Qseven.
Especificaciones
- 1 zócalo mini PCI Express
- 1 conector RJ45 con transformador Gigabit Ethernet integrado
- 1 zócalo CFAST
- 1x SATA
- 1 ranura de tarjeta SD de 8 bits
- 2 USB en el panel frontal, 4 USB en conector de pines (un USB puede ser configurado como cliente)
- 1x Display Port or 1x HDMI
- LVDS dual de 18/24 bits
- Audio de alta definición, dos conectores jack de 3,5' en el panel frontal, SPDIF en conector de pines
- Transceptor CAN
- Botón de encendido/Botón de reinicio/Mini-tarjeta de radio WIFI Off/Botón Sleep (Apagado automático)/Botón LID
- Tensión de alimentación de entrada: 8 a 20 V
- Temperatura: funcionamiento 0 a 60 °C / almacenamiento -20 a 80 °C
- Humedad: funcionamiento 10 a 90% (humedad relativa sin condensación) / almacenamiento 5 a 95% (humedad relativa sin condensación)
- Dimensiones: 145 x 95 mm
