COM-HPC-mini

This COM-HPC standard provides
highest performance to
small form factor designs

COM-HPC Mini: máximo rendimiento en formato mini

El nuevo estándar PICMG de gama alta para módulos COM (Computer-on-Modules) del tamaño de una tarjeta de crédito

COM-HPC Mini es un nuevo estándar de módulo COM que está desarrollando PICMG con el objetivo de ofrecer el módulo estandarizado de alto rendimiento más pequeño posible en la actualidad. Es la continuación de los exitosos estándares COM-HPC Cliente y Servidor, diseñados específicamente para ofrecer un rendimiento informático y un ancho de banda de interfaz extremos para las aplicaciones edge más exigentes. Ahora COM-HPC Mini se propone ofrecer estas prestaciones a los diseños de factor de forma pequeño (SFF). Se sitúa por encima de estándares SFF comparables, como COM Express Mini, y proporciona un nivel sin precedentes de E/S y potencia de cálculo, a las aplicaciones orientadas al futuro, que se enfrentan a restricciones de espacio y limitaciones de potencia.





Las características en un vistazo

Dimensión de factor de forma pequeño (SFF)

Basado en la especificación COM-HPC Client y con unas dimensiones de sólo 95 mm x 70 mm, COM-HPC Mini ocupa la mitad que COM-HPC Client Size A. Como tal, COM-HPC Mini amplía el modelo de uso de COM-HPC Client a aplicaciones que antes no podían abordarse debido a las restricciones de tamaño. Se han reducido al mínimo los ligeros cambios necesarios en la interconexión, por lo que los módulos de COM-HPC Mini no son compatibles con las especificaciones de Client y Server. El cambio más significativo es el uso de un solo conector de alta velocidad en lugar de dos. Este conector también viene con una configuración de pinout diferente para proporcionar un conjunto de características optimizado. Así, con 400 pines de señal, COM-HPC Mini puede transferir toda la gama de interfaces de gran ancho de banda más recientes, incluidos USB 4.0 con todas las funciones, Thunderbolt, PCIe Gen4/5, así como Ethernet de 10 Gbit/s y mucho más.

Apuntando a diseños de alto rendimiento

En comparación con COM-HPC Client, la disipación de calor máxima especificada del estándar Mini también se ha reducido. Sin embargo, el consumo máximo de hasta 76 vatios ofrece un amplio margen para los procesadores orientados al rendimiento. Esto permite a COM-HPC Mini proporcionar a los diseños SFF unos niveles de rendimiento sin precedentes, tal y como ofrecen las últimas tecnologías de procesadores multinúcleo. Un buen ejemplo son los procesadores Intel Core, que se convertirán en la elección natural para este nuevo factor de forma.

Robusto por diseño

Otro cambio afecta a la altura total de construcción del diseño del módulo y el disipador térmico, que ahora es 5 mm menor. En consecuencia, el módulo y el disipador térmico sólo necesitan 15 mm por encima de la superficie del soporte, en lugar de los 20 mm de las demás especificaciones COM-HPC. Esto permite diseños muy finos, como los que requieren los dispositivos portátiles o los ordenadores de panel. Para mantenerse dentro del límite de altura, los módulos COM-HPC Mini requieren memoria soldada. Esto hace que los módulos COM-HPC Mini sean robustos por diseño, ya que la memoria soldada no sólo proporciona una alta resistencia contra golpes y vibraciones, sino también una refrigeración eficaz gracias al acoplamiento térmico directo con el disipador térmico.

Las interfaces de un vistazo

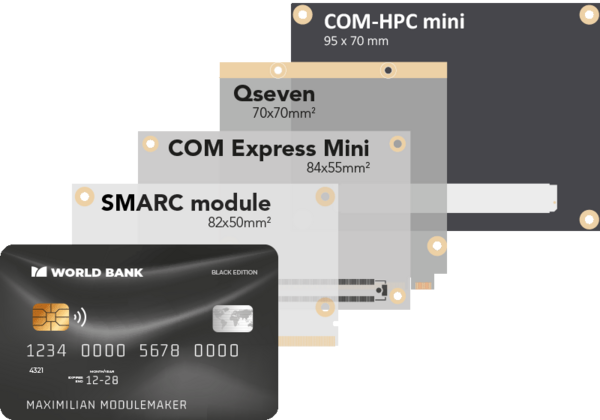

COM-HPC Mini en comparación con otros tamaños SFF





El ecosistema COM-HPC Mini

Cuando el subcomité técnico COM-HPC de PICMG aprobó el pinout de COM-HPC Mini a finales de 2022, se alcanzó un hito esencial dentro del proceso de especificación. Con la ratificación del pinout, los diseñadores de placas base y los fabricantes de módulos COM (Computer-on-Module) que participan activamente en el grupo de trabajo COM-HPC se han embarcado desde entonces en los primeros diseños de módulos y placas base de desarrollo para que los desarrolladores puedan comenzar ya con la evaluación y el desarrollo de aplicaciones y pasar a componentes totalmente conformes en cuanto se publique la especificación. La ratificación final de la norma COM-HPC Mini está prevista para el primer semestre de 2023. Para obtener información actualizada, visite también la página COM-HPC en PICMG:  https://www.picmg.org/openstandards/com-hpc/
